| 2期工事 バルブ操作マニュアル |
| 2000集中濾過設備 INDEXに戻る |
|
 |
 |

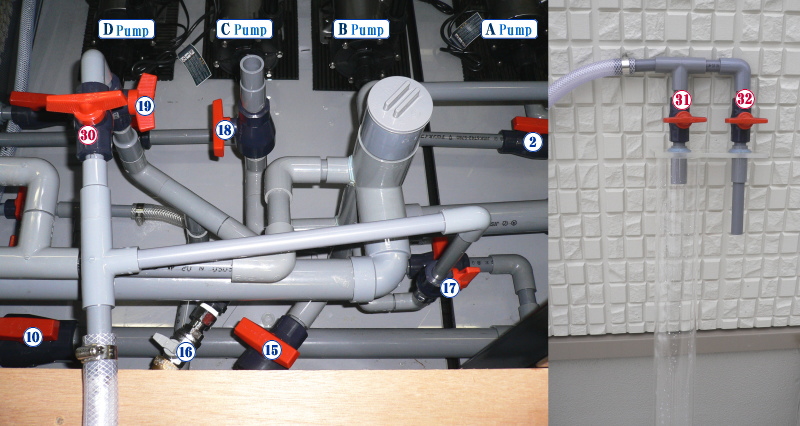

| バルブナンバー |
バルブ名称 |
バルブナンバー |
バルブ名称 |
| 2 |
Ｂポンプバルブ |
30 |
水道止水バルブ |
| 10 |
Ｂ濾過槽連通管バルブ |
31 |
砂利クリーナー排水バルブ |
| 15 |
水道水 元バルブ |
32 |
砂利クリーナー注水バルブ |
| 16 |
湯 元バルブ |
33 |
B水槽大流量給水バルブ |
| 17 |
予備排水バルブ |
34 |
B水槽流量調節バルブ |
| 18 |
予備排水バルブ |
35 |
B水槽流量目視用バルブ |
| 19 |
予備給水バルブ（混合） |
36 |
B水槽少量給水バルブ |
| 22 |
Ａ水槽給水バルブ |
37 |
A水槽大流量給水バルブ |
| 23 |
Ｂ水槽給水バルブ |
38 |
A水槽流量調節バルブ |
|
|
39 |
A水槽流量目視用バルブ |
|
|
40 |
A水槽少量給水バルブ |
|
|
|
| 砂利クリーナー使用時 ※バルブ操作順番厳守 |
31.32.バルブをONのまま 砂利クリーナーを水槽に入れます
30.19.15.の順にバルブON 32.バルブから 水が出たら31.バルブをOFF 15.30.の順にバルブをOFF
17.バルブをON 32.バルブをOFF 31バルブをON
※未接着部分に 水圧がかからない様に注意 |
|
|
| 新水垂れ流し 微調整 |
37.38.40.バルブをOFF 22.バルブをON 39.バルブON 39.バルブの先にパーツを接続、
15.16.バルブで水温を調整しON 38.バルブで 流量を調節し22.40.バルブをON 39.バルブをOFF |
|
|
|
| バルブ操作マニュアルは 順次追加致します |
|
|
|
|
|
|
